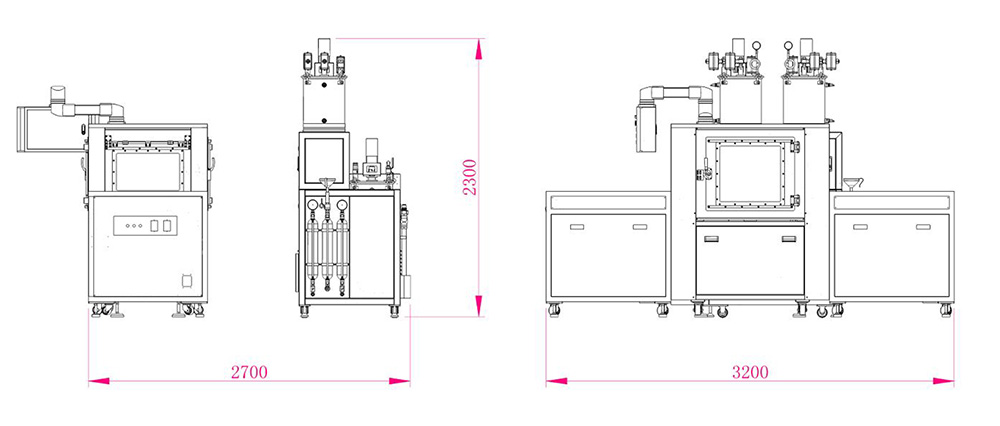

设备尺寸图
应用范围：
在线真空灌胶机广泛应用于电源行业、变压器行业、LED行业等电器件PU，环氧和硅胶灌胶
设备主要部件：
在线真空灌胶机主要部件由：供胶机1台+100L真空泵1台+接驳台2台+主体，五大部件组成
设备特点：
在线真空灌胶机是在真空状态下灌胶，更加有效的去除胶水中的气泡，在灌胶的同时去除了胶水气泡，减少了单独除泡的时间，提高生产效率；配备接驳台用于人工放置产品及下料；灌胶，抽真空，补胶全程自动化

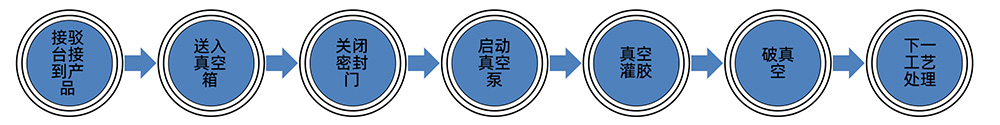

作业流程：
技术参数：
| 参数 | 配置 |
|---|
| 抽真空时长 | 75秒～90秒 | 控制系统 | PLC+7.2寸触摸屏 |
|---|
| 真空保压时长 | 0.1～999秒(可调） | 软件系统 | 艾邦自主研发(国家专利保护)) |
|---|
| 设备尺寸 | 长3200mmX宽2700mmX高2300mm | 电器配置 | 欧姆龙/RCK |
|---|
| 兼容最高产品 | 200mm（治具底面到产品最高点） | 气路配置 | 亚德客 |
|---|
| 真空泵 | 100L-AC220V-50HZ(德国品牌) | 滑动装置 | 台湾TGB/上银 |
|---|
| 设备功率 | 8KW |
|
|
|---|
|
真空值 |
在 -0.01 Mpa~-0.1 Mpa之间可调 |
|
|
|---|
|
工作气压 |
>0.6Mpa |
|
|
|---|
|
AB出胶速度 |
0.5克/秒～50克/秒 |
|
|
|---|
|
清洗功能 |
有 |
|
|
|---|
|
配胶比例 |
1:1到1:10之间可调 |
|
|
|---|
|
配比精度 |
±1% |
|
|
|---|
|
灌胶精度 |
±1% |
|
|
|---|
|
AB计量泵 |
7.5CC活塞计量泵(定制比例计量泵) |
|
|
|---|
