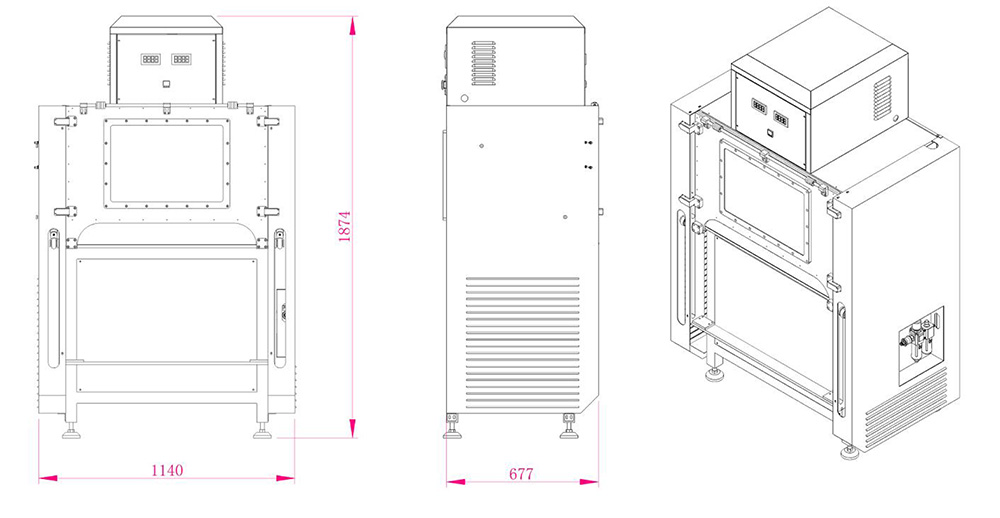

设备尺寸图
应用范围：
第三代在线真空机配合流水线使用，主要用于胶水脱泡，适用于脱泡时间长的产品。
设备主要部件：
第三代在线真空机主要部件由：真空罩1个+100L真空泵1台+治具传送带1套+密封门升降机构+主体，五大部件组成
设备特点：
大体积真空室，配升降式密封门，凸轮锁紧，节省空间；放置于流水线侧边，可灵活移动及加装；同一流水线可配置多台同时工作，提高生产效率

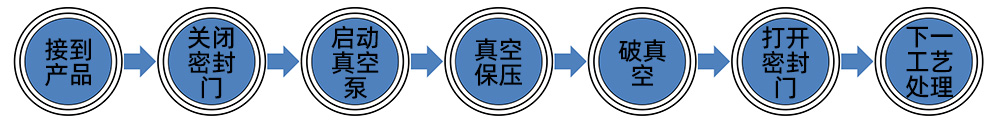

作业流程：
技术参数：
| 参数 | 配置 |
|---|
| 抽真空时长 | 45秒～60秒 | 控制系统 | PLC+7.2寸触摸屏 |
|---|
| 真空保压时长 | 0.1～999秒(可调） | 软件系统 | 艾邦自主研发(国家专利保护)) |
|---|
| 设备尺寸 | 长1140mmX宽680mmX高1880mm | 电器配置 | 欧姆龙/RCK |
|---|
| 兼容最高产品 | 450mm（治具底面到产品最高点） | 气路配置 | 亚德客 |
|---|
| 真空泵 | 100L-AC220V-50HZ(德国品牌) | 滑动装置 | 台湾TGB/上银 |
|---|
| 设备功率 | 3.8KW |
|
|
|---|
|
真空值 |
在 -0.01 Mpa~-0.1 Mpa之间可调 |
|
|
|---|
|
工作气压 |
>0.6Mpa |
|
|
|---|
