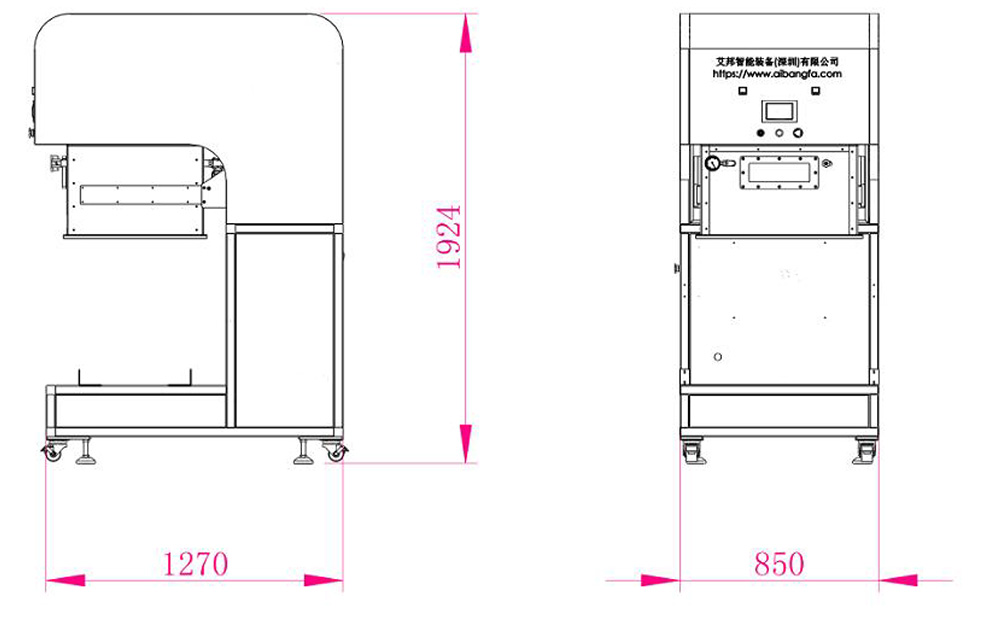

设备尺寸图
应用范围：
第四代在线真空机配合流水线使用，主要用于胶水脱泡用途，适用于脱泡时间短的产品
设备主要部件：
第四代在线真空机主要部件由：真空罩1个+100L真空泵1台+升降机构1套+主体，四大部件组成
设备特点：
第四代在线真空机是在前三代真空机的基础进行了改良，主要基于设备的装拆方便，及客户使用方便的目的进行改良，外观上也有了很大的提升，改良后使得在客户现场大大缩短了设备的安装时间，为客户快速投入生产。在生产过程中可直接在流水线上进行抽真空，减少设备动作时间，提高生产效率。

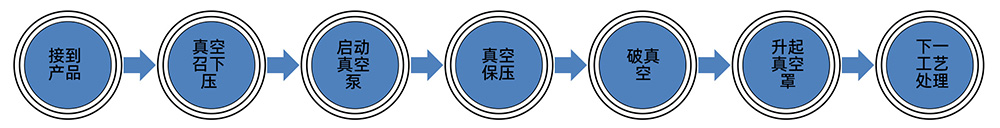

作业流程：
技术参数：
| 参数 | 配置 |
|---|
| 抽真空时长 | 15秒～25秒 | 控制系统 | PLC+7.2寸触摸屏 |
|---|
| 真空保压时长 | 0.1～999秒(可调） | 软件系统 | 艾邦自主研发(国家专利保护)) |
|---|
| 设备尺寸 | 长1270mmX宽850mmX高1930mm | 电器配置 | 欧姆龙/RCK |
|---|
| 兼容最高产品 | 400mm（治具底面到产品最高点） | 气路配置 | 亚德客 |
|---|
| 真空泵 | 100L-AC220V-50HZ(德国品牌) | 滑动装置 | 台湾TGB/上银 |
|---|
| 设备功率 | 3.6KW |
|
|
|---|
|
真空值 |
在 -0.01 Mpa~-0.1 Mpa之间可调 |
|
|
|---|
|
工作气压 |
>0.6Mpa |
|
|
|---|
